Пластинчатые разборные теплообменные аппараты очень компактные, их относят к классу рекуперативных теплообменников интенсивного действия с поверхностью теплообмена из листового металла. Усиление требований к энергосбережению, а также создание новых конструкций, позволили говорить о них как о перспективных устройствах для применения в теплоснабжении и не только. Уникальность их конструкции по сравнению с другими типами, состоит в простоте монтажа и обслуживания, высокой эффективности теплопередачи и низкой цене аппаратов.

Купить теплообменник пластинчатый

Особо широкое внедрение получили разборные пластинчатые аппараты различной номенклатуры, благодаря своей компактности, высокой тепловой эффективности.

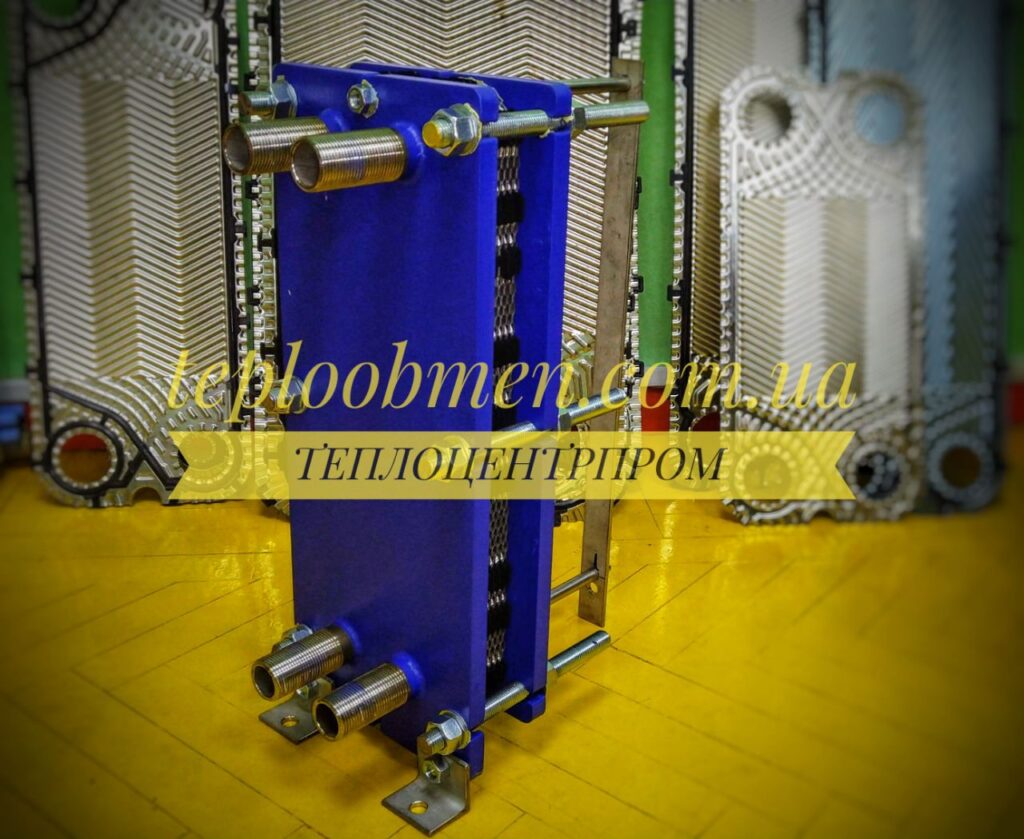

Стандартный разборный пластинчатый теплообменник состоит из совокупности гофрированных пластин, изготовленных из коррозионно- стойкого материала, составляющих два канала для двух теплоносителей (греющего и нагреваемого, принимающих участие в теплообмене). Пакет пластин крепится к несущей балке и стягивается между опроной (неподвижной) и нажимной плитой шпильками. Каждая пластина снабжена уплотнением изготовленным из термостойкой резины, которая уплотняет соединение  и направляет потоки жидкости в нужные каналы.

Совокупность деталей, которые фиксируют пакет платин, называют рамой. Рамы отличаются по размерам, толщинам плит и диаметром стяжных шпилек которые зависят от рабочего и максимального давления теплоносителя.

Малая толщина пластин (0,4 – 1,0 мм) и малый зазор между ними (3 – 6 мм) позволяет получить высокую компактность и малую металлоемкость. Удельная рабочая поверхность современных аппаратов может достигать 1500 м2. Гофрировка пластин обеспечивает давление теплоносителей между пластинами в каналах сложной формы, что позволяет увеличить турбулентность потока и повысить коэффициент теплопередачи. Пластины с меньшим углом дают меньшую теплопередачу при меньшем значении гидравлического сопротивления. Значит, пластины с большим углом раскрытия гофр дают более интенсивный теплопереток, но и обладают большим гидравлическим сопротивлением. При наличии двух типов пластин могут быть получены три типа каналов: малого, среднего и высокого гидравлического сопротивления.

Такие теплообменники разработаны около 100 лет назад. Раньше их распространение было ограниченным в связи с отсутствием высококачественных материалов для создания прокладок, которые делали бы пространство циркуляции рабочих сред герметичным. Сейчас эта проблема решена, и потребители обращают все больше внимания на преимущества разборных пластинчатых теплообменников:

К основным преимуществам этих теплообменных аппаратов можно отнести:

— компактность и малое пространство для обслуживания;

— простота обслуживания, как промывки чистящим раствором, так и разборки;

— высокая теплопередача при малой разности температур на конце аппарата (для полного противотока допускается разность температуры до 1С).

— возможность быстрого изменения поверхности теплообмена за счет количества пластин в пакете (их уменьшение либо добавление) в пределах конструкции аппарата;

— геометрия идентичности пластин позволяет, стандартизировать и унифицировать изготовление аппаратов и тепловых пунктов (ИТП);

— уменьшение вложения средств за счет меньшей материалоёмкости, отсутствие необходимости специального фундамента и меньшего пространства;

— высоколегированная сталь и синтетический материал уплотнений не загрязняет продукт.

    • Высокая энергоэффективность;
    • Возможность применения как для обогрева, так и для охлаждения;
    • Эксплуатация в разных условиях (например, такие теплообменник пластинчатый разборный можно применять как обогрева воды в бассейне, так и в металлургической, и других отраслях промышленного производства);
    • Уникальные типы пластин разборных теплообменных аппаратов ТПФ просчитываются с применением современных расчетных программ. Цифровая технология расчета гидродинамики  позволяет просчитывать потоки жидкости и подбирать оптимальную компоновку гофрированных пластин. Таким образом, нашими специалистами имеющими опыт более 15 лет работы в данной сфере, просчитывается наиболее максимально эффективное значение коэффициента теплопередачи каждой пластины в отдельности, что в свою очередь, дает возможность получить самый оптимальный по металлоёмкости и по эффективности теплообменного процесса теплообменный аппарат;
    • Компактность и легкий вес (по сравнению с трубчатыми теплообменниками  такой же мощности);
    • Применение для изготовления материалов с высокой теплоотдачей и устойчивостью к воздействию коррозии;

Преимущества Теплообменников  ТПФ (TУ У 28.2-38279112-001:2018)

  • Верхняя и нижняя направляющие, на которых фиксируется пакет пластин, выполнена из высококачественной оцинкованной стали, это позволяет исключить коррозию, что в свою очередь увеличивает срок службы.
  • Стяжные болты каленные, с классом 8.8, что позволяет осуществлять многократную разборку без повреждения резьбы в процессе эксплуатации теплообменника.
  • В теплообменных аппаратах серии ТПФ возможно применение втулки из нержавеющей стали или пищевой резины, таким образом, не происходит контакта рабочей среды с несущей плитой, а только с материалом  — нержавеющей сталью или пищевым резиновым уплотнением. Что позволяет применять данный аппарат в случаях, когда нужно исключить одну или обе рабочих среды от контакта с углеродистой сталью.
  • Покраска корпуса аппарата осуществляется в специальных покрасочных камерах с термосушкой с выполнением всех норм для лакокрасочных покрытий, это предотвращает преждевременную коррозию корпуса аппарата и делает теплообменник привлекательным и эстетическим на внешний вид. Качественная покраска со стороны пластин важна не только со стороны эстетики, но и в дальнейшем при обслуживании и разборке теплообменников. Поскольку вздутая (облущенная) краска не позволяет плотно прилегать уплотнению к прижимной плите, что вызывает течь одной или обеих сред участвующих в процессе.
  • В наших аппаратах более качественные уплотнения (на 20 – 25% толще), что значительно понижает вероятность течи на протяжении всего срока службы теплообменника, что является существенным преимуществом, поскольку это влияет на долговечность работы теплообменника в целом.
  • Высокая турбулентность потока изначально закладываемая нашими специалистами при расчете теплообменника сводит к минимуму отложения загрязнений, что повышает время работы теплообменника ТПФ без разборки/сборки. Благодаря этому сокращаются расходы на обслуживание.
  • Теплообменные аппараты ТПФ имеют пластины на которые крепятся резиновые уплотнения с помощью специальных надежных клипс, а не клея. Это в свою очередь позволяет производить многократную и легкую замену уплотнений без специальных приспособлений, в отличии от клеевых прокладок, когда долго и с большими усилиями приходится очищать пластины от старых уплотнений и клея.

Компания ООО «НПП«Теплоцентрпром» предлагают подобрать пластинчатый разборный теплообменник для работы в любых условиях, включая вязкую и агрессивную среду. Для особенных условий разработаны теплообменники со сварными пластинами, со специфичным размещением пакетов пластин или специальным рифлением, увеличивающим площадь теплообмена и улучшающим циркуляцию жидкости между пластинами.

Стоимость: 3 960,00 грн.
